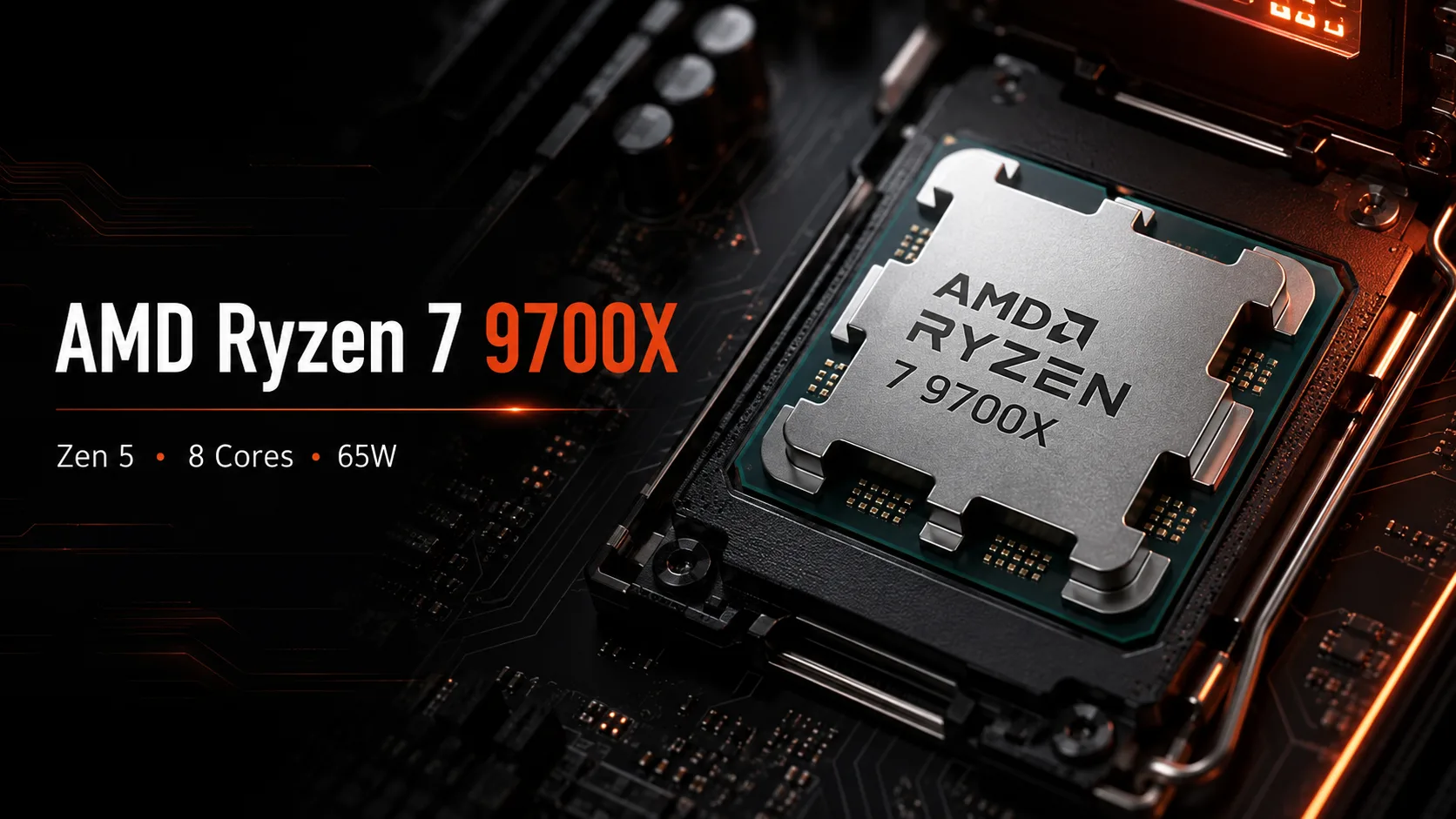

AMD Ryzen 7 9700X プロセッサーのレビュー

AMD Ryzen 7 9700X: Zen 5が同じ8コアの理由

Ryzen 7 9700Xのスペック表を見てみると、ほぼRyzen 7 7700Xの繰り返しのように見える。同じ8コア、16スレッド、32MBのL3キャッシュを搭載しており、最大クロックは5.4GHzから5.5GHzにしか上昇していない。違いはアーキテクチャがZen 5に変更され、TDPが105Wではなく65Wになっている点である。最大の疑問は、新しいアーキテクチャがより低い電力制限で古い8コアをどれだけ上手く活用できるかということである。

Ryzen 7 7700Xとの違い

Ryzen 7 9700XはZen 5アーキテクチャに基づいている。コアダイはTSMCの4nmプロセスで製造され、I/Oダイは6nmプロセスを維持している。プロセッサは8コア、16スレッド、8MBのL2キャッシュ、32MBのL3キャッシュを備えている。

AMDの評価によると、Zen 5はZen 4に比べて平均で16%多くの命令を1クロックあたり実行できる。分岐予測や実行部の変更によってクロックあたりの性能が向上したが、実際の性能向上はアプリケーションに大きく依存する。

以下の比較は、隣接する8コアモデルとの違いをより明確に示しており、Ryzen 7 9700Xの位置付けを見せている。

プロセッサ アーキテクチャ コア / スレッド 最大クロック L3キャッシュ TDP
Ryzen 7 7700X Zen 4 8 / 16 5.4GHz 32MB 105W
Ryzen 7 9700X Zen 5 8 / 16 5.5GHz 32MB 65W
Ryzen 7 9800X3D Zen 5 8 / 16 5.2GHz 96MB 120W

世代間の主な変更点は、追加のコアやクロックの急激な上昇ではなく、より低いTDPでのコアあたりのより高い性能である。

ゲーム: 従来のRyzenより速く、X3Dより遅い

Ryzen 7 9700Xは、特に1440pおよび4Kの解像度で、ほとんどの最新のグラフィックカードを完全に活用することができる。8コアはゲーム、ゲームプレイの録画、バックグラウンドアプリケーションに十分である。

コアあたりの高い性能は、特に戦略ゲーム、シミュレーション、および競技性のあるゲームで重要であり、これらのゲームではプロセッサが最低FPSやフレーム時間のスムーズさに影響を与える。しかし、9700XのゲームパフォーマンスはRyzen 7 9800X3Dには及ばない。

9800X3DはL3キャッシュが96MBに増加しており、9700Xの32MBと比較してこれがゲームで遅延に敏感な場合に優位性を与える。

この差は、強力なグラフィックカードを使用した1080pで最も顕著に表れ、システムが200FPS以上を出せる能力を持つ。1440pや4Kでは負荷がよりグラフィックカードに移るため、プロセッサ間の実際の違いは縮小される。

Ryzen 7 9800X3Dは、最大FPSを追求するビルドではオプションとして正当化される。9700Xの利点は、より低い価格と消費電力および冷却要求が厳しい点に現れる。

ワークロード: 速いが恒常的なレンダリングには不向き

単一コアの速度に敏感なタスクにおいて、Ryzen 7 9700Xは過去の世代のより多くのコアを持つモデルと競争できる。その8コアは、写真の処理、短いプロジェクトの編集、コードのコンパイル、いくつかの仮想マシンの実行に十分である。

ローカルAIタスクでは、プロセッサはデータの準備や小規模なモデルの実行に適しているが、主な速度は依然としてグラフィックカードに依存している。

長時間のマルチスレッド負荷では、コア数の制限が顕著になる。長時間のレンダリング、バッチ動画エンコーディング、大規模プロジェクトのビルド、リソース集約的な仮想マシンを扱うには、12コアのRyzen 9の方が有利である。

Ryzen 7 9700Xは、単一コアの速度と16スレッドを不定期に活用する能力が求められる混合負荷により適している。

エネルギー効率 - 9700Xを支持する主な理由

TDPは65Wに引き下げられており、Ryzen 7 7700Xの105Wに対して遥かに低い。低い消費電力により、中級クラスのタワークーラーで済ませることができ、長時間負荷時の騒音を抑えることができる。

PBO(Precision Boost Overdrive)とCurve Optimizerを使用して、電力制限を引き上げたり、電圧を下げたりすることができる。通常、これらは手動でクロックを固定するよりも有用である: 自動調整は高いシングルスレッドブーストを維持し、温度の余裕をより良く利用する。

ただし、65WのTDPは正確な最大消費電力として解釈するべきではない。完全負荷時には、特にPBOを有効にした場合、プロセッサがより多くの電力を消費する可能性がある。それでも、多くの上位モデルと比較して、電源と冷却に対する要求は大幅に低いままである。

内蔵グラフィックは画像出力用

Ryzen 7 9700Xは、2つの計算ブロックを持つ簡素な内蔵Radeonグラフィックコアを搭載している。これで画像出力、システムの診断、独立したグラフィックカードなしでの動作に必要十分である。

パフォーマンスは、Ryzen 7 8700GのRadeon 780Mには及ばず、主にサービス用途に適している。

AM5はプラットフォームを交換せずにプロセッサをアップグレードできる

Ryzen 7 9700XはAM5ソケットを使用しており、600および800シリーズのチップセットを持つマザーボードでサポートされている。B650、B650E、X670、X670Eのほとんどのボードは、BIOSを更新することでRyzen 9000に対応しているため、マザーボードを変更する必要は通常ない。

プロセッサはDDR5のみをサポートしている。ほとんどのビルドに最適なオプションは、2つのメモリモジュールのセットであり、4つのモジュールをのせるとクロックを下げる必要が生じる場合がある。

プラットフォームはPCIe 5.0をサポートしており、グラフィックカードやNVMeドライブのための接続が可能だが、利用可能なスロットは具体的なマザーボードによって異なる。

Ryzen 7 9700Xに適している人

Ryzen 7 9700Xは、次の場合に正当化される:

  • コンピュータがゲームと単一コアの速度に敏感なタスクの両方に使用される場合;
  • 中程度の消費と低騒音が重要である;
  • すでにAM5マザーボードを持っている;
  • タスクはめったに8コア以上に負荷をかけない。

最高クラスのグラフィックカードを使用するゲーミングビルドでは、X3Dモデルを選ぶ方が有利である。恒常的なレンダリングと長時間のマルチスレッド計算には、Ryzen 9の方が適している。

Ryzen 7 7700Xの所有者が9700Xに更新するのは不利である: 増加はプロセッサを交換するには小さ過ぎる。古い6コアのRyzenからの移行やAM5での新しいシステム構築への移行はより合理的に見える。

結論

Ryzen 7 9700Xは、最大FPSや恒常的なレンダリングにとって最高のプロセッサではない。そのニッチは、高速な単一コア性能、低い消費電力、簡単な冷却が求められる汎用的なAM5ビルドにある。

購入は特にRyzen 7 9800X3Dよりも明らかに安い場合に正当化される。Ryzen 7 7700Xの所有者はアップグレードの必要性がほとんどなく、古い6コアモデルからの移行では差がより顕著になるだろう。

基本

レーベル名
AMD
プラットホーム
Desktop
発売日
August 2024
モデル名
?
Intel プロセッサーの番号は、コンピューティングのニーズに適したプロセッサーを選択する際に、プロセッサーのブランド、システム構成、システムレベルのベンチマークとともに考慮すべきいくつかの要素の 1 つにすぎません。
Ryzen 7 9700X
コード名
Granite Ridge AM5
世代
Zen 5
OS Support
Windows 11 - 64-Bit Edition, Windows 10 - 64-Bit Edition, RHEL x86 64-Bit, Ubuntu x86 64-Bit

CPUの仕様

コア合計数
?
コアとは、単一のコンピューティング コンポーネント (ダイまたはチップ) 内の独立した中央処理装置の数を表すハードウェア用語です。
8
スレッド合計数
?
該当する場合、インテル® ハイパー・スレッディング・テクノロジーはパフォーマンス・コアでのみ利用可能です。
16
基本周波数
3.8 GHz
最大ターボ周波数
?
最大ターボ周波数は、インテル® ターボ・ブースト・テクノロジー、およびインテル® ターボ・ブースト・マックス・テクノロジー 3.0 (存在する場合) およびインテル® サーマル・ベロシティ・ブーストを使用してプロセッサーが動作できる最大シングルコア周波数です。 周波数は通常、ギガヘルツ (GHz)、つまり 1 秒あたり 10 億サイクルで測定されます。
Up to 5.5 GHz
L1キャッシュ
640 KB
L2キャッシュ
8 MB
L3キャッシュ
32 MB
ソケット
?
ソケットは、プロセッサとマザーボード間の機械的および電気的接続を提供するコンポーネントです。
AM5
Unlocked for Overclocking
?
AMD`s product warranty does not cover damages caused by overclocking, even when overclocking is enabled via AMD hardware and/or software. GD-26.
Yes
製造プロセス
?
リソグラフィーとは、集積回路の製造に使用される半導体技術を指し、半導体上に構築されるフィーチャーのサイズを示すナノメートル (nm) で報告されます。
TSMC 4nm FinFET
消費電力
65W
最高動作温度
?
ジャンクション温度は、プロセッサ ダイで許容される最大温度です。
95°C
PCI Express バージョン
?
PCI Express リビジョンは、PCI Express 標準のサポートされているバージョンです。 Peripheral Component Interconnect Express (PCIe) は、ハードウェア デバイスをコンピュータに接続するための高速シリアル コンピュータ拡張バス規格です。 PCI Express のバージョンが異なれば、サポートされるデータ レートも異なります。
PCIe® 5.0
指図書
?
命令セットは、CPU 内部に保存されているハード プログラムであり、CPU の動作をガイドおよび最適化します。 これらの命令セットを使用すると、CPU をより効率的に実行できます。 CPU を設計するメーカーは数多くあり、その結果、Intel 陣営の 8086 命令セットや ARM 陣営の RISC 命令セットなど、さまざまな命令セットが作成されます。 x86、ARM v8、および MIPS はすべて命令セットのコードです。 命令セットは拡張できます。 たとえば、x86 は、x86-64 を作成するために 64 ビットのサポートを追加しました。 特定の命令セットと互換性のある CPU を開発するメーカーは、命令セットの特許所有者からの許可を必要とします。 典型的な例は、Intel が AMD を認可し、AMD が x86 命令セットと互換性のある CPU を開発できるようにすることです。
x86-64

メモリ仕様

メモリタイプ
?
インテル® プロセッサーには、シングル チャネル、デュアル チャネル、トリプル チャネル、フレックス モードの 4 つのタイプがあります。 複数のメモリ チャネルをサポートする製品でチャネルごとに複数の DIMM を装着すると、サポートされる最大メモリ速度が低下する可能性があります。
DDR5
最大メモリサイズ
?
最大メモリ サイズとは、プロセッサがサポートする最大メモリ容量を指します。
256 GB
最大メモリチャネル数
?
メモリ チャネルの数は、実際のアプリケーションの帯域幅動作を指します。
2
Maximum Memory Speed
2x1R DDR5-5600, 2x2R DDR5-5600, 4x1R DDR5-3600, 4x2R DDR5-3600
ECCメモリサポート
?
ECC Memory Supported indicates processor support for Error-Correcting Code memory. ECC memory is a type of system memory that can detect and correct common kinds of internal data corruption. Note that ECC memory support requires both processor and chipset support.
Yes (Requires mobo support)

GPUの仕様

統合グラフィックス
?
統合型 GPU は、CPU プロセッサに統合されたグラフィックス コアを指します。 プロセッサーの強力な計算能力とインテリジェントな電力効率管理を活用して、優れたグラフィックス パフォーマンスとスムーズなアプリケーション エクスペリエンスを低消費電力で実現します。
AMD Radeon™ Graphics
Graphics Core Count
2
グラフィック周波数
?
グラフィックスの最大ダイナミック周波数とは、ダイナミック周波数機能を備えたインテル® HD グラフィックスを使用してサポートできる最大日和見グラフィックス レンダリング クロック周波数 (MHz 単位) を指します。
2200 MHz

インターフェースとポート

NVMe Support
Boot, RAID0, RAID1, RAID5, RAID10

その他

公式ウェブサイト

ベンチマーク

Geekbench 6
シングルコア スコア
3341
Geekbench 6
マルチコア スコア
16380
Passmark CPU
シングルコア スコア
4431
Passmark CPU
マルチコア スコア
36431
3DMark CPU Profile
シングルコア スコア
1281
3DMark CPU Profile
マルチコア スコア
9676

他のCPUとの比較

Geekbench 6 シングルコア
4295 +28.6%
2908 -13%
2782 -16.7%
2684 -19.7%
Geekbench 6 マルチコア
20708 +26.4%
18021 +10%
14273 -12.9%
Passmark CPU シングルコア
4588 +3.5%
4274 -3.5%
4183 -5.6%
Passmark CPU マルチコア
41625 +14.3%
38361 +5.3%
34021 -6.6%
32488 -10.8%
3DMark CPU Profile シングルコア
1284 +0.2%
1284 +0.2%
1281 -0%
1276 -0.4%
3DMark CPU Profile マルチコア
9795 +1.2%
9472 -2.1%
9472 -2.1%
