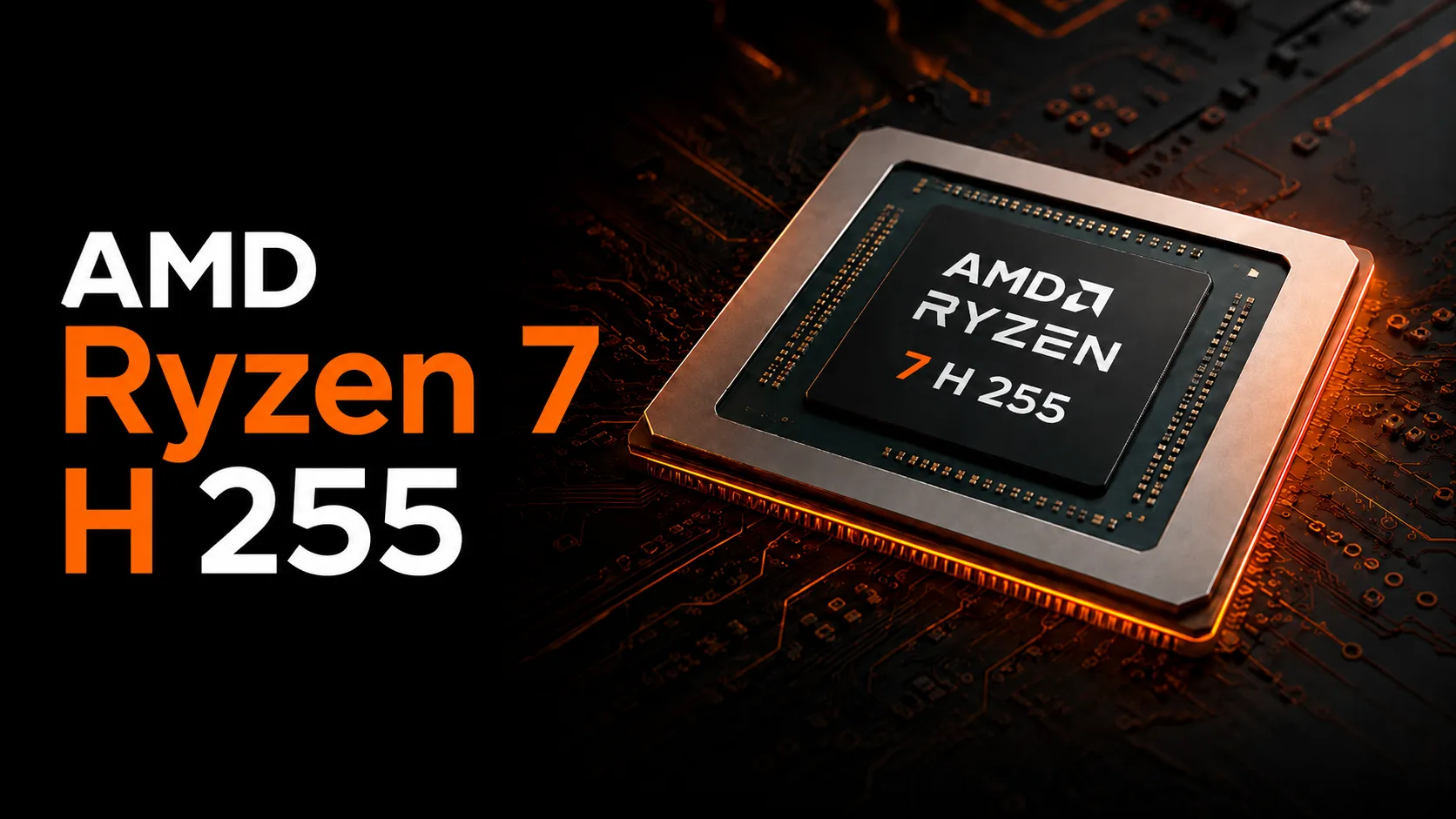

AMD Ryzen 7 H 255
О процессоре
Ryzen 7 H 255 это Laptop процессор, производимый AMD. Дата выпуска - January 2025. Процессор изготавливается с использованием производственного процесса 4 nm. Он имеет 8 ядер и 16 потоков. Процессор использует сокет FP8. Основными характеристиками CPU являются: Базовая частота P-ядра - 3.8 GHz, Макс. турбо частота P-ядра - 4.9 GHz, Кэш L3 - 16 MB, TDP - 15. Этот чип имеет встроенную графику.
Общая информация
Производитель
AMD
Платформа
Laptop
Дата выпуска
January 2025
Название модели
?
Номер процессора Intel — это лишь один из нескольких факторов, наряду с маркой процессора, конфигурацией системы и тестами на уровне системы, которые следует учитывать при выборе процессора, подходящего для ваших вычислительных нужд.
Ryzen 7 H 255
Кодовое имя
Zen 4 (Hawk Point)
CPU Спецификации
Количество ядер
?
Ядра — это аппаратный термин, который описывает количество независимых центральных процессоров в одном вычислительном компоненте (кристалле или чипе).
8
Количество потоков
?
Там, где это применимо, технология Intel® Hyper-Threading доступна только для высокопроизводительных ядер.
16
Производительные ядра
8
Базовая частота P-ядра
3.8 GHz
Макс. турбо частота P-ядра
?
Максимальная турбо-частота P-ядра, полученная с помощью технологии Intel® Turbo Boost.
4.9 GHz
Кэш L1
64 K per core
Кэш L2
1 MB per core
Кэш L3
16 MB shared
Частота шины
100 MHz
Множитель
38
Разблокированный множитель
No
Сокет
?
Сокет — это компонент, который обеспечивает механическое и электрическое соединение между процессором и материнской платой.
FP8
Техпроцесс
?
Литография относится к полупроводниковой технологии, используемой для производства интегральной схемы, и выражается в нанометрах (нм), что указывает на размер элементов, построенных на полупроводнике.
4 nm
TDP
15
Макс. рабочая температура
?
Температура перехода — это максимальная температура, допустимая на кристалле процессора.
100 °C
Версия PCIe
?
PCI Express — это стандарт высокоскоростной последовательной компьютерной шины расширения, используемый для подключения высокоскоростных компонентов и заменяющий старые стандарты, такие как AGP, PCI и PCI-X. С момента своего первого выпуска он претерпел множество изменений и улучшений. PCIe 1.0 был впервые представлен в 2002 году, и для удовлетворения растущего спроса на более высокую пропускную способность со временем выпускались последующие версии.
4.0
Набор инструкций
?
Набор инструкций — это жесткая программа, хранящаяся внутри ЦП, которая направляет и оптимизирует работу ЦП. Благодаря этим наборам команд ЦП может работать более эффективно. Существует множество производителей, разрабатывающих процессоры, что приводит к использованию разных наборов инструкций, таких как набор инструкций 8086 для лагеря Intel и набор инструкций RISC для лагеря ARM. x86, ARM v8 и MIPS — это коды наборов инструкций. Наборы инструкций могут быть расширены; например, в x86 добавлена поддержка 64-битности для создания x86-64. Производителям, разрабатывающим процессоры, совместимые с определенным набором команд, необходимо разрешение владельца патента на набор команд. Типичным примером является разрешение Intel на разработку AMD процессоров, совместимых с набором инструкций x86.
x86-64
Количество транзисторов
25 billions
Характеристики памяти
Тип памяти
?
Процессоры Intel® выпускаются четырех различных типов: одноканальные, двухканальные, трехканальные и гибкие. Максимальная поддерживаемая скорость памяти может быть ниже при использовании нескольких модулей DIMM на канал в продуктах, поддерживающих несколько каналов памяти.
LPDDR5X-7500,DDR5-5600
Макс. размер
?
Максимальный размер памяти означает максимальный объем памяти, поддерживаемый процессором.
256 GB
Количество каналов
?
Количество каналов памяти относится к полосе пропускания для реальных приложений.
2
Макс. пропускная способность
?
Max Memory bandwidth is the maximum rate at which data can be read from or stored into a semiconductor memory by the processor (in GB/s).
120 GB/s
Поддержка памяти ECC
No
GPU Спецификации
Интегрированная графика
?
Под интегрированным графическим процессором понимается графическое ядро, интегрированное в процессор ЦП. Используя мощные вычислительные возможности процессора и интеллектуальное управление энергоэффективностью, он обеспечивает выдающуюся графическую производительность и плавную работу приложений при более низком энергопотреблении.
true
Макс. динамическая частота GPU
2600 MHz
Базовая частота GPU
800 MHz
Единицы исполнения
?
The Execution Unit is the foundational building block of Intel’s graphics architecture. Execution Units are compute processors optimized for simultaneous Multi-Threading for high throughput compute power.
12
Другое
PCIe-линии
20
Бенчмарки
Geekbench 6
Одноядерный
2113
Geekbench 6
Многоядерный
9544
Passmark CPU
Одноядерный
2360
Passmark CPU
Многоядерный
20686
